はじめに
KiCadで基板を設計していると、基板の形状や配線、コネクターの向きに合わせて、部品を45度傾けて配置したいことがあります。
通常、PCBエディターで部品を選択してRキーを押すと、部品は標準設定では90度ずつ回転します。そのため、45度に配置するには、部品のプロパティから角度を直接入力するか、回転角度のステップを変更します。
この記事では、フットプリントを正確に45度回転させる方法を紹介します。
方法1：フットプリントのプロパティで45度を指定する
特定の部品だけを45度に配置したい場合は、フットプリントのプロパティから角度を入力する方法が簡単です。
手順1：PCBエディターを開く
KiCadで対象のプロジェクトを開き、PCBエディターを起動します。
回路図からフットプリントを読み込んでいない場合は、先に回路図エディターからPCBを更新し、基板上に部品を表示しておきます。
手順2：回転させる部品を選択する

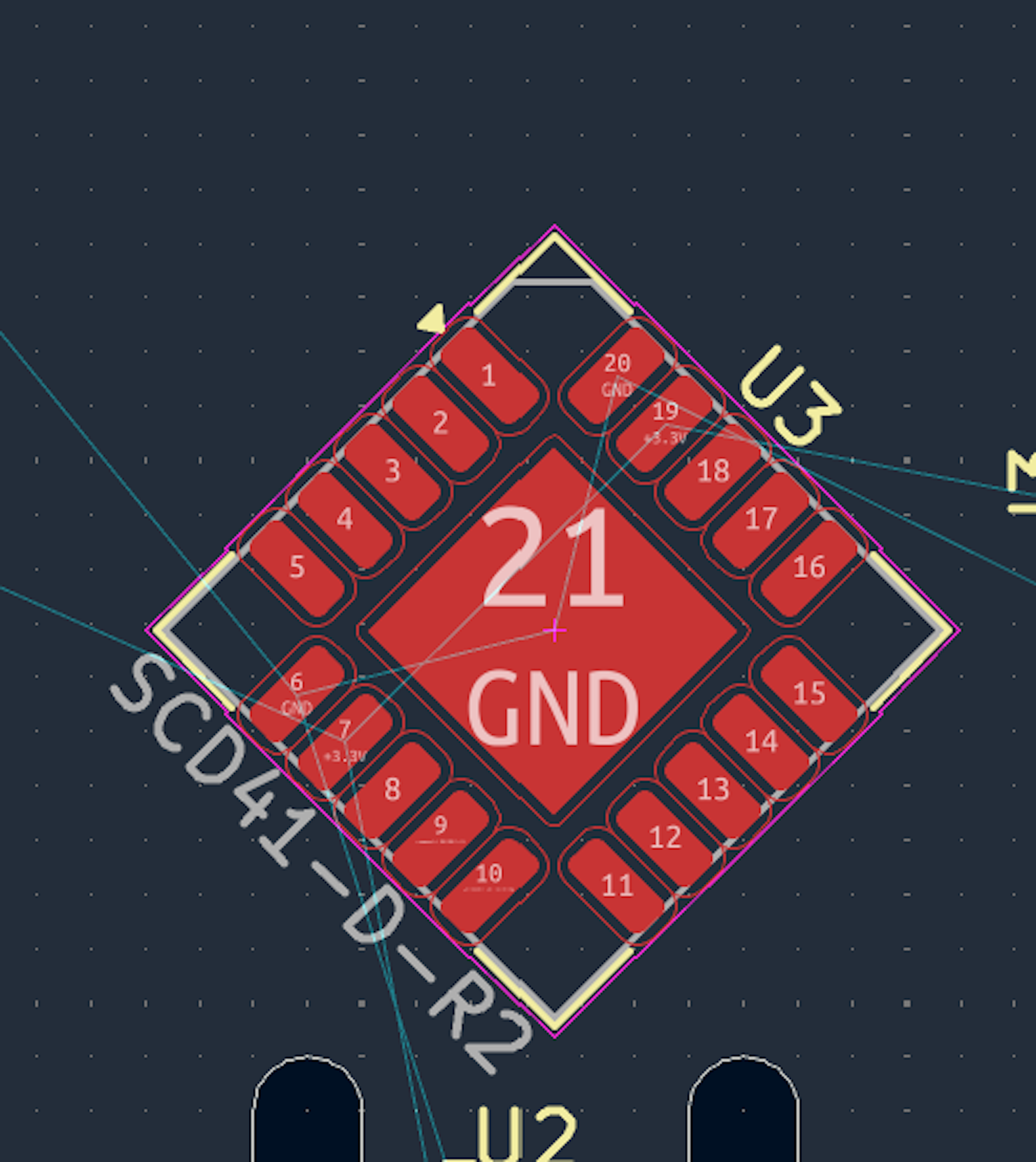

PCB上で、45度に回転させたいフットプリントにマウスポインターを合わせます。
フットプリント全体が選択対象になっていることを確認してください。パッドやリファレンス文字だけを選択すると、部品全体の角度を変更できません。
手順3：フットプリントのプロパティを開く
フットプリントにマウスポインターを合わせた状態で、Eキーを押します。
または、フットプリントを右クリックし、表示されたメニューから「プロパティ」を選択します。
手順4：角度に45度を入力する

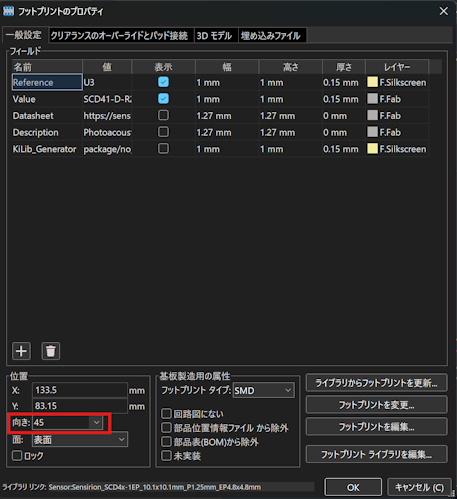

フットプリントのプロパティ画面にある「角度」または「回転」の入力欄を探します。
入力欄に45と入力し、「OK」をクリックします。
反対方向に傾けたい場合は、-45または315を指定します。角度の基準や表示方法はKiCadのバージョンによって異なる場合がありますが、どちらも45度反対方向の回転を表します。
方法2：Rキーの回転角度を45度に変更する
複数の部品を45度単位で回転させたい場合は、回転操作の角度ステップを変更すると便利です。
手順1：設定画面を開く
PCBエディター上部のメニューから、次の項目を開きます。
「設定」→ 「設定」→「PCBエディター」→「編集オプション」
手順2：回転角度のステップを変更する

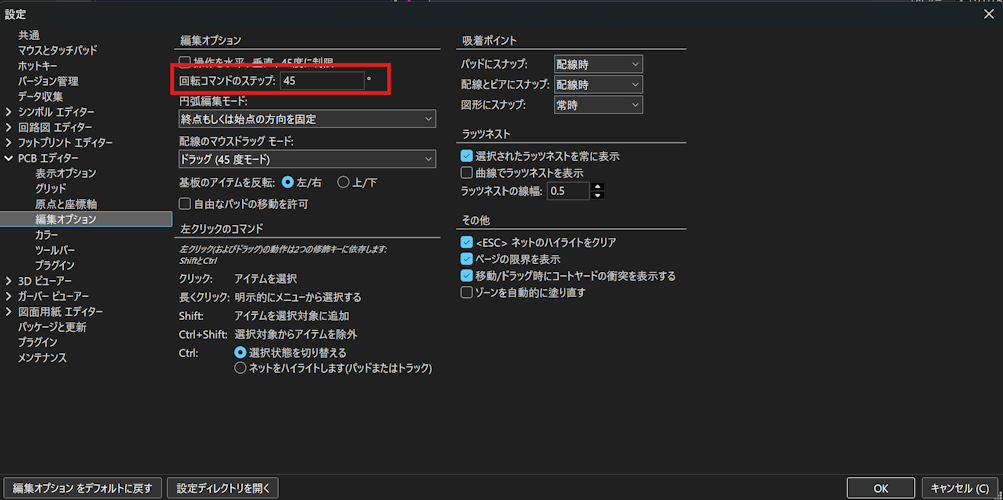

編集オプションの中にある、回転角度または回転ステップの設定を探します。
標準では90度に設定されているため、値を45°に変更して設定画面を閉じます。
手順3：Rキーで部品を回転する
PCB上でフットプリントにマウスポインターを合わせ、Rキーを押します。
設定変更後は、Rキーを1回押すごとに、フットプリントが45度ずつ反時計回りに回転します。時計回りに回転させる場合は、Shift＋Rを使用します。
KiCadの標準設定ではフットプリントは90度ずつ回転しますが、PCBエディターの編集オプションから回転角度のステップを変更できます。
おわりに
KiCadで部品を45度に配置するには、フットプリントのプロパティを開き、角度に45を入力する方法が確実です。
同じ角度で複数の部品を回転させる場合は、PCBエディターの編集オプションで回転角度のステップを45度に変更すると、Rキーだけで効率よく作業できます。
一部の部品だけを変更する場合はプロパティから角度を直接指定し、複数の部品を連続して回転する場合は回転ステップを変更するなど、作業内容に合わせて使い分けると良いかと思います。
